產品介紹Product introduction
在輸電線路的線路工頻參數測試工作中，主要測試項目是線路工頻阻抗值，該參數測試的準確與否，直接影響到繼電保護整定值的正確計算等重要工作，關系到電網的安全運行。輸電線路的工頻參數包括正序、零序阻抗和正序、零序電容以及同桿架設或平行架設導線間的耦合電容和互感等，這些參數是進行電力系統潮流計算、短路電流計算、繼電保護整定計算、選擇電力系統運行方式、建立電力系統數學模型時的必備參數。線路參數雖可用理論計算方法求得，但因現場眾多因素的影響，通過理論計算得到的輸電線路工頻參數與現場實測參數會(huì )有一些偏差，故工程上要求對新架設及改造后的高壓輸電線路進行工頻參數的測量。
針對上述電力生產需求，為了測量輸電線路的工頻線路參數，許多電力測試儀器生產廠家研制了工頻線路參數測試儀，但就目前使用應用情況來看，在用的工頻線路參數測試儀種類繁多，質量參差不齊。其數據結果的質量越來越受到電力生產部門的重視。
國內的計量檢定單位在實際檢定工作中采取的檢定方法為傳統的“實物阻抗法”，該方法的主要特點在于：以一組實物標準電容和實物標準電阻為基礎，模擬工頻線路參數，用于對工頻線路參數測試儀的零序電容、正序電容、零序阻抗、正序阻抗測量功能進行檢定。其不足之處主要在于：基于該方法不能對工頻線路參數測試儀的零序電感分量、正序電感分量測量功能進行檢定，同時準確度低、量值取值范圍窄。

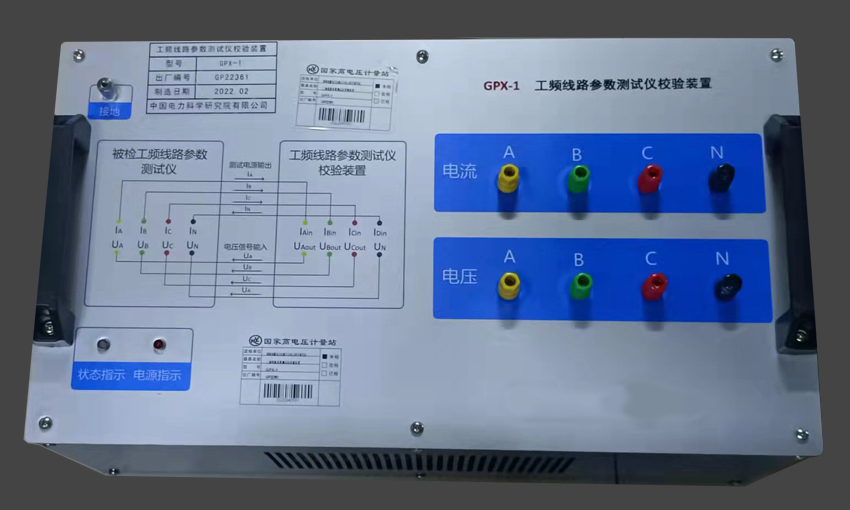

鑒于上述情況，針對工頻線路參數測試儀的工作特性和現有校準方法的不足，武漢華英電力設計研制了GPX-1型工頻線路參數測試儀校準裝置，可有效開展對目前市場上主流的工頻線路參數測試儀的校準與檢測工作。
產品特點Product features
GPX-1工頻線路參數測試儀校準裝置（以下簡稱校準裝置）是針對目前市場上主流的工頻線路參數測試儀的零序阻抗、零序電容、正序阻抗、正序電容等測量性能進行校準檢定的專用裝置。
本校驗裝置主要包括如下功能、特點：
1、 校驗裝置可對工頻線路參數測試儀的零序阻抗、零序電容、正序阻抗、正序電容等測量功能進行校驗。阻抗值、阻抗角和電容量準確度高，量值連續可調，調節細度小、范圍大。
2、本裝置可模擬出現場類似的正序或零序回路，頻率響應范圍寬，電流輸入范圍大，電容和阻抗均可方便溯源。
3、校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。
技術指標Technical indicators
使用環境：
溫 度：15°C~25°C
相對濕度：<80%（25°C） 海拔高度：<2500m
電源頻率：50Hz ±0.5Hz 電源電壓：220V±5V
測量范圍：
電容： 0.1μF～50μF；
阻抗： 0.1Ω～400Ω；
阻抗角： -90°～90°；
1） 分辨率（即模擬的標準調節細度）：
電容： 0.01μF；
阻抗： 0.01Ω；
阻抗角： 0.01°；
2） 阻抗最大允許誤差：±（0.2%讀數+0.04%滿量程）
電容量最大允許誤差：±（0.2%讀數+0.04%滿量程）；
角度最大允許誤差：±0.2°；
3） 其他參數：
電壓輸出范圍：（0~450）V；
電流輸入范圍：（0~20）A；
頻率響應范圍：40Hz~65Hz。
