產品介紹Product introduction
配電網中性點接地方式主要為不接地或者經消弧線圈接地，隨著用電量的增長，配電系統電容電流也日益增長，消弧線圈容量和數量也隨之增加。為正確配置消弧線圈容量及校驗消弧線圈控制器，需準確測量配電網中性點不接地系統的對地電容電流。國內電容電流測試儀的測量方法很多，性能良莠不齊，不同廠家的儀器測量結果差距較大，無法對測量結果進行有效評估。目前，國內只有少數單位對電容電流測試儀開展校準工作。校準方法多采用實物電容法。其主要原理為：用計量器具對幾個實物電容的電容量和幾個單相電壓互感器的變比進行標定，再利用這些標定后的實物電容和電壓互感器對被檢電容電流測試儀進行校準。該方法的不足主要在于：電容電流測試儀的量程范圍從幾微法到數百微法，普通標準電容器容量單一，很難對電容電流測試儀的整個量程進行全面的校準；此外利用單相電壓互感器代替配電網三相電壓互感器進行校準時，校準條件與試品儀器實際工作狀況不同，無法保證校準結果的有效性。
針對電容電流測試儀的工作特性和現有校驗方法的不足，武漢華英電力設計研制了DRDL-1型電容電流測試儀檢定裝置，可有效開展對目前市場上主流的基于“異頻信號注入法”測量原理的電容電流測試儀的校準與檢測工作。
產品特點Product features

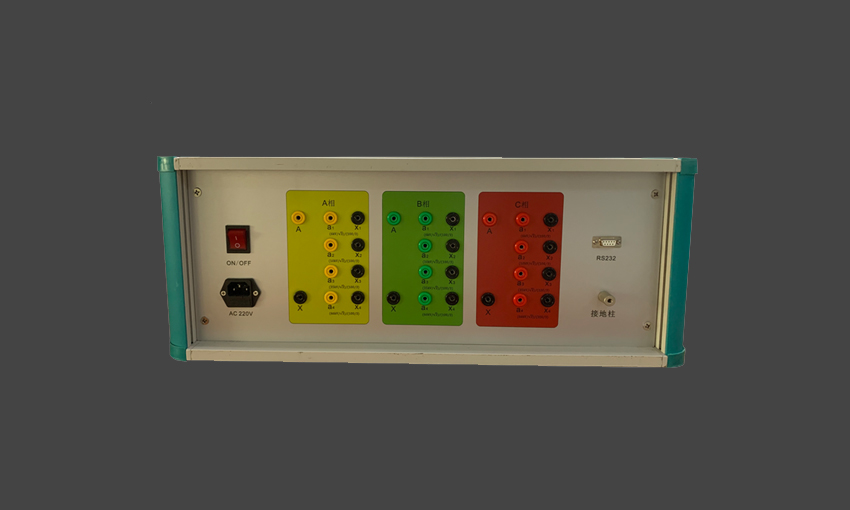

DRDL-1型電容電流測試儀校驗裝置（以下簡稱校驗裝置）是針對目前市場上主流的（基于異頻信號注入法原理）電容電流測試儀的電容量測量性能進行校準檢定的專用裝置。
本校驗裝置主要包括如下功能、特點：
1、 校驗裝置可對電容電流測試儀的電容測量功能進行校驗。電容量準確度高，量值連續可調，調節細度小、范圍大。
2、本裝置配有4種電壓比例的三相高精密電壓互感器，配合電容器可以模擬出與現場情況類似的零序回路。校驗裝置電壓互感器和電容均方便溯源。
3、校驗裝置分為上位機和下位機兩大部分，兩部分通過RS-232串口通信。上位機以PC機人機交互方式給用戶提供友好的控制界面，用于選擇校驗的內容、方式、參數等；下位機是響應上位機各種命令參數、實施校驗工作的具體部件。性能穩定，軟硬件設計思路新穎，針對性強。操作界面友好。
技術指標Technical indicators
使用環境：
溫 度：15°C~25°C
相對濕度：<80%（25°C） 海撥高度：<2500m
電源頻率：50Hz ±0.5Hz 電源電壓：220V±5V
電容量范圍：
1） 單相0-110μF
1） 三相0-330μF
最大允許誤差：±（0.5%讀數+0.2μF）
