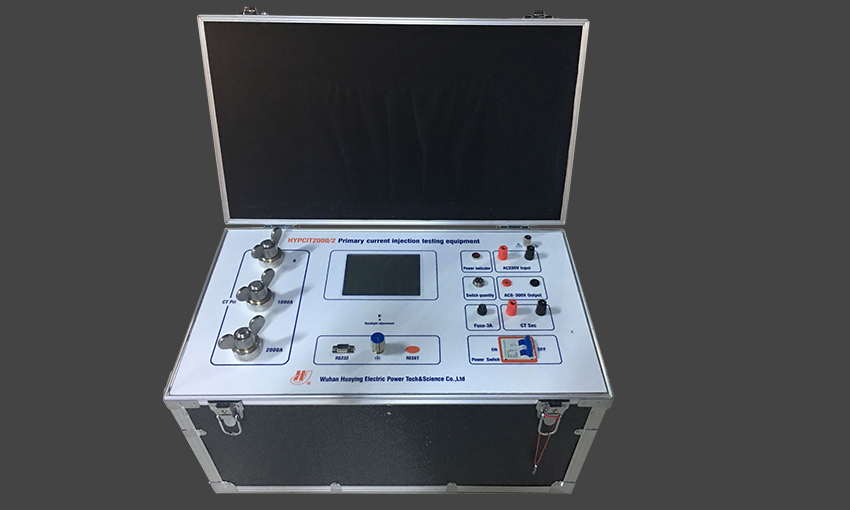

HYPCIT系列一次電流注入設備應用在電力系統高壓開關測試，保護系統測試和電流互感器測試。儀器從電源產生大電流來模擬電力設備一次電路中的額定電流或故障電流。



HYPCIT主要應用和功能如下：

1)大電流輸出注入到運行線路主電路來模擬故障電流，然后檢測保護系統能否根據設計操作。

2)大電流輸出注入到電流互感器一次側，然后從二次側通過誤差測量?jì)x測試感應電流來檢測電流互感器比差和相位移。

3)大電流輸出注入到高壓開關主電路來模擬一次側額定電流，然后根據溫升過程檢測開關穩定性在電力設備或電纜測試中作為交流大電流源。





1 工作電源：AC220V或AC400V,45Hz~65Hz，工作電壓取決于電源輸出容量。

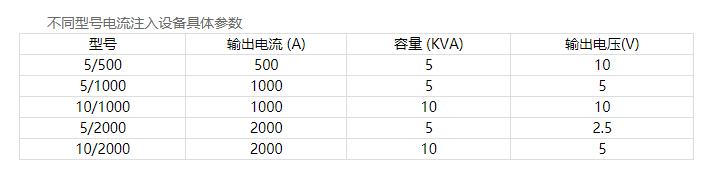

2 常見輸出電流：500A或1000A或2000A

常見輸出容量：3KVA或5KVA或10KVA或15KVA

可根據客戶具體要求定制

3 阻抗電壓：8%

4 空載電流：6%

5 電流畸變：<5%

6 從組裝在升流器內部的電流互感器二次側測試電流，顯示器是4和1/2的數字電流表，最大測量誤差0.5%RDG+5D。

7 試運行的計時器指示為可選配置。計時器可以根據顧客的要求進行定制如下：

1）4數字計時器從0~9999s/0~999.9s/0~99.99s，精度：0.5%RDG+5D

2）5數字計時器從0~99999s/0~9999.9s/0~999.99s，精度：0.2%RDG+2D

3）6數字計時器從0~999999s/0~99999.9s/0~9999.99s,精度：0.1%RDG+1D

8 溫度：0~40C，濕度<90%
