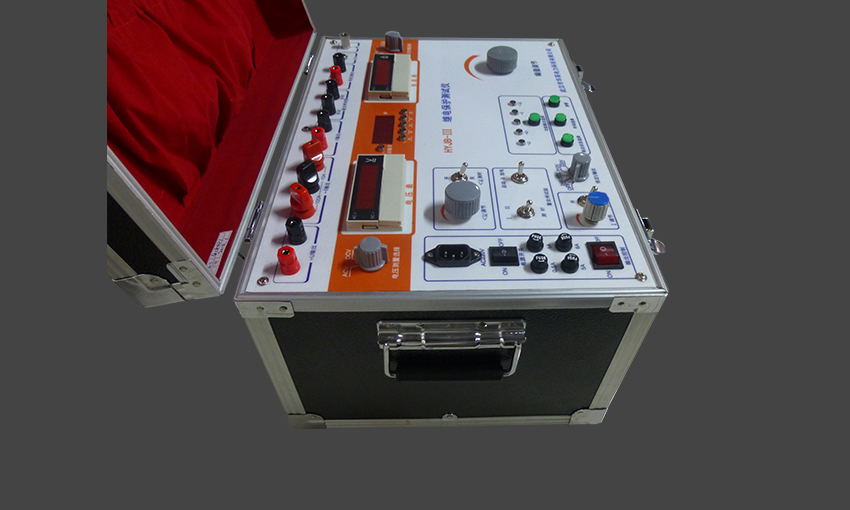

HYJB-III二次電流注入測試儀適用于高低壓供電系統繼電保護裝置的調整與試驗。能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。



1、測試繼電器的種類：電流繼電器，電壓繼電器，重合閘繼電器，中間繼電器，差動繼電器。

2、本繼電保護測試儀配有定值輸出可單獨作電壓源。

3、具有指示儀表精度高、功能全、性能穩定、操作簡便、移動靈活等特點;采用數碼顯示，讀數直觀。

4、結構緊湊，體積輕巧，便于攜帶，搬運。



1>直流電壓輸出：0～350（V）連續可調，輸出容量：960VA

2>交流電壓輸出：0～380（V）連續可調，輸出容量：400VA

3>直流電流輸出：0～10A連續可調，輸出容量80VA

4>交流電流輸出：0～10A,0～100A容量1000VA

5>伏安特性測試：電壓0～240V電流0～5A

6>交流短路電壓模擬輸出

7>直流電壓選擇輸出（可用于靜態繼電器的操作電源）

輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A

8>裝置精度：0.5級

9>接點動作時間測試：0～9999s

10>分辨率：1ms

11>外形尺寸：550×410×340，重量：33kg
