產品介紹Product introduction
水內冷發電機定子繞組的直流耐壓試驗和直流泄漏電流試驗無外在吹水或通水兩種條件下進行。各自的優缺點比較如下：
1、吹水情況下做試驗
優點：可用一般直流高壓試驗器進行試驗（如60kV/10mA型），設備輕便、操作簡單、讀數準確且不受水質情況的影響。
缺點：由于發電機機組的結構所致，其底部積水很難吹干。因此十分耗時，吹水時間甚至長達一周以上。延長了大修停機時間。如果吹水不徹底，不僅會(huì )帶來測量誤差，且萬一試驗時引起線圈內拉弧，就有損壞繞組的危險。
2、通水情況下做試驗
優點：不用吹水設備，省去了吹水的時間。
缺點：目前采用交流試變（或諧振變）與硅堆、電容組合，并且要另加裝置對匯水管等進行極化補償。設備笨重、分散，接線復雜。試驗結果受水質影響，微安表波動大、讀數較困難。
綜合上述情況，要同時克服兩方面的缺點，就必須解決在通水情況下，采用成套專用設備在輕便、簡單、準確的前提下進行試驗。我公司根據"低壓屏蔽法"原理研制開發的"水內冷發電機通水直流高壓試驗裝置"基本滿足了這一要求。
產品特點Product features
1、整套裝置僅由控制箱及倍壓兩部分組成，接線十分簡單。
2、采用電子控制與調諧，操作方便、舒適；電壓、電流等均在面板表計上直接讀數且無需換算。
3、一分鐘定時及提示功能，按試驗規程要求設定。
4、完善的過壓過流保護功能，同時外附氧化鋅過壓保護裝置萬無一失。
產品功能Product function
升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。
系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。
記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。
倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備安全！裝置僅配一節倍壓筒時，默認"單節"，不可設置。
試驗電壓：設置試驗電壓值，用于觸發計時器。最大可設數值與所用倍壓筒的節數及其額定電壓值相關聯。
過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。最大可設數值與倍壓筒額定電壓值相關聯。
限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。
加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。

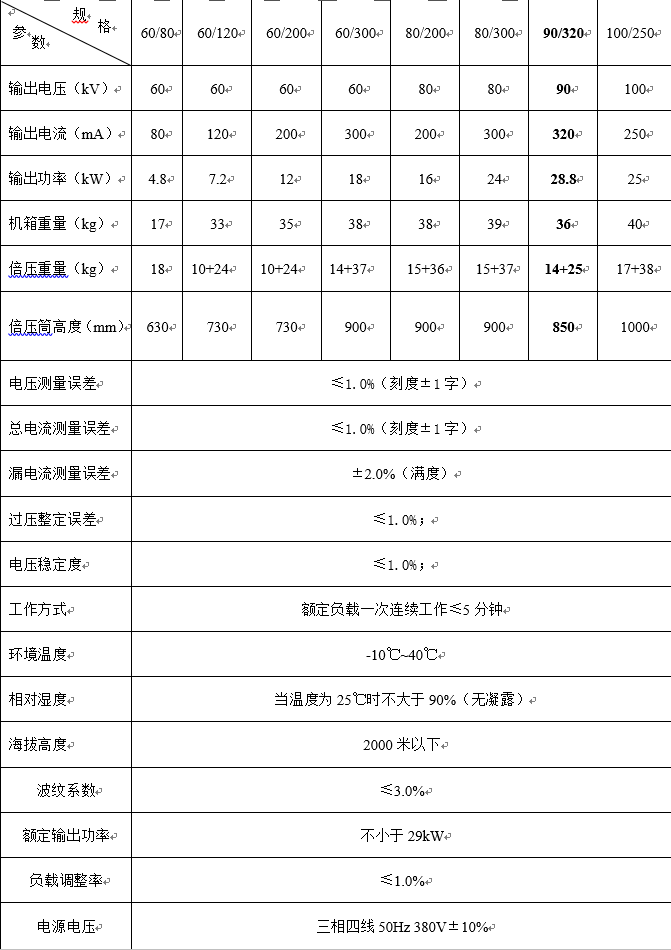

技術指標Technical indicators
