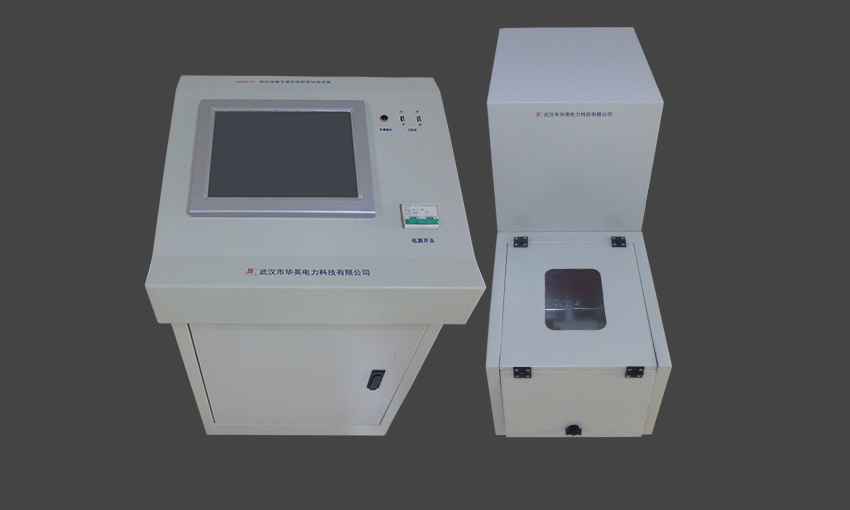

低壓手套電弧試驗裝置用于模擬手套在接觸電弧過程中受到的損傷評估，試驗時試驗裝置可模擬各種不同電流和能量水平的高能電弧，通過調整手套和點火銅絲的位置可以完成手套不同接觸區域抗電弧能力的檢測，還可以通過調整電弧電流的數值來測試在不同電弧能量條件下手套受到破環的程度。進行低壓手套耐電弧試驗時電弧電流，電壓，能量以及電弧的最高溫度等參數和幅值時間曲線都可以被試驗裝置所記錄和。

低壓手套電弧耐受試驗裝置所實現的主要功能項目包括以下幾個方面：

      1 測量所要產生電弧一次回路阻抗，并依據所測量阻抗值調節裝置的電動調壓器至目標值，然后在升流器輸出回路產生所需的目標試驗電流

      2 記錄試驗過程中電弧回路電流，電弧兩端電壓，裝置調壓器輸出電壓，裝置調壓器輸出電流等的幅值-時間曲線

      3 自動控制并監視整個試驗過程，對試驗過程中的異常和錯誤操作進行保護

      4 計算電弧試驗過程中點火銅絲所吸收的能量數值

      5 具備低壓手套安裝手模，并配備萬能支架用于調整手套和電弧接觸的部位和位置，以驗證不同條件下電弧對低壓手套的影響

      6 記錄和制作試驗報告，所有記錄的試驗數據均可以導出生成格式規范的WORD試驗報告和EXCEL格式試驗報告


低壓手套電弧試驗裝置的主要技術指標

      1 輸出電弧電流0~3000A（更大輸出電流可定制），輸出電流誤差小于10%設定值

      2 裝置輸出容量15KVA，瞬時可達50KVA以上

      3 電弧電流測量量程0~3000A，測量誤差0.5%FS

      4 電弧電壓測量量程0~50V，測量誤差0.5%FS

      5 電弧能量測量范圍0-100KJ，誤差5%

      6 試驗過程電壓電流波形采樣速率25KHz，時間測量誤差0.04ms

      7 供電電源AC220V 45Hz~65Hz

      8 工作環境溫度0~50度，濕度小于90%
