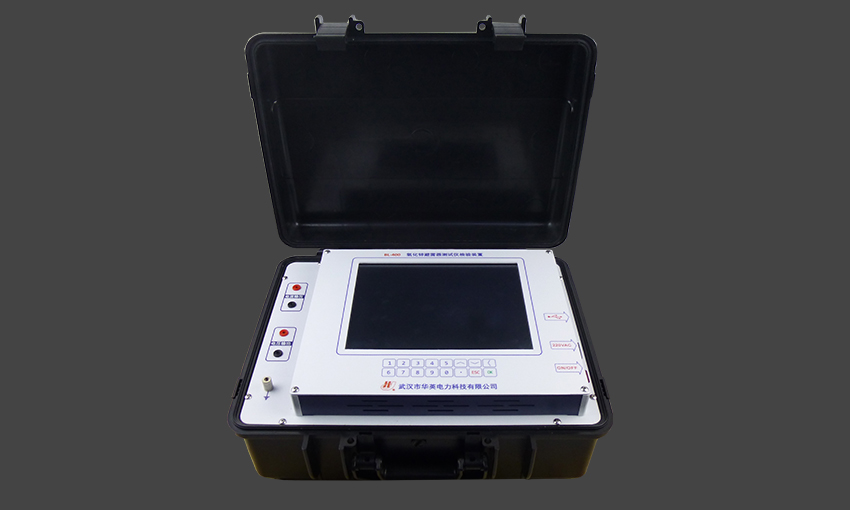

產品介紹Product introduction
避雷器測試儀校準裝置，可以同時輸出0-160V交流電壓和0-10mA交流電流，并且可以設定交流電流中阻性電流和容性電流分量從而模擬各種避雷器泄露電流工況反饋至避雷器測試儀，用于嚴重避雷器測試儀的測量數據是否準確。
避雷器測試儀校準裝置的原理圖和測試連線如圖1所示
圖1系統原理與測試連線圖
避雷器測試儀標準裝置內部由參考電壓發生電路，泄露電流發生電路，電壓電流反饋測量電路以及控制電路組成。電壓發生電路與電流發生電路互相隔離不共地，以避免避雷器測試儀測量電路影響造成輸出誤差偏大。裝置的液晶觸摸屏可以設定參考電壓，泄露電流容性分量，阻性分量以及阻性電流諧波分量等參數，并將其合成為控制信號經DA輸出至功率放大電力后輸出，從而仿真產生各種工況下的避雷器電壓電流信號。
避雷器測試儀標準裝置與避雷器測試儀的連線非常簡單，只需將標準裝置的電壓輸出連接至避雷器測試儀參考電壓輸入，避雷器測試儀標準裝置的電流輸出連接至避雷器測試儀的泄露電流輸入即可。在標準裝置的人機接口界面可以設定仿真檢測的試驗點數，并且每個檢測點的電流各種分量可配置，裝置可以一次性連續輸出10個檢測點電壓電流信號，從而一次性完成避雷器測試儀的檢測。在校準過程中標準裝置還可以通過實時測量反饋的電壓電流信號，顯示輸出電壓電流的波形，以及他們之間的相角差，使得校準參數更全面，校準過程可靠，更具說服力。
技術指標Technical indicators
避雷器測試儀標準裝置的詳細技術指標如下：
1輸出電壓AC0-160V，控制誤差0.5%設定+0.05V
2參考電壓測量讀數誤差0.2%+0.02V
3輸出電流AC0-10mA，控制誤差0.5%設定+0.005mA
4全電流測量誤差0.2%+0.002mA
5阻性電流和容性電流測量誤差0.2%+0.002mA
6阻性電流峰值測量讀數誤差0.5%+0.002mA
7阻性諧波電流諧波測量讀數誤差0.5%+0.002mA
8電壓電流夾角測量讀數誤差小于0.5度
9輸出電壓波形畸變率小于1.0%
10操作模式：觸摸屏
11存儲數據不低于1000組
12自動生成WORD格式試驗報告
13輸入供電電源AC120V10%45-65Hz
14校準系統工作環境要求：
1>溫度0~50度
2>濕度小于95%
