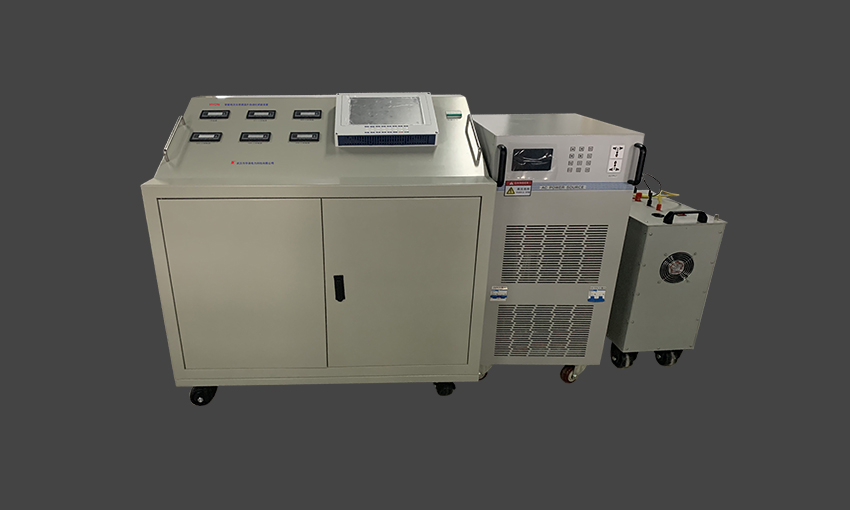

1概述
電流互感器溫升自動化試驗裝置按照電國家標準<<GB1206電流互感器>>，<<GB16847保護用電流互感器暫態特性技術要求>><<IEC60044-1currenttransformer>>,<<IEC60044-6Requirementsforprotectivecurrenttransformerfortransientperformance>>和國網公司標準<<Q/GDW1572計量用電流互感器技術規格書>>等要求全自動完成電流互感器溫升檢測試驗。裝置根據所連接的電流互感器額定電流大小，自動控制電子升流器升至標準要求的目標試驗電流，在此過程中不間斷監視電流互感器器身溫度，繞阻接頭溫度，環境溫度等數值，并依據所測量的溫度數值和標準要求的溫升穩定條件自動判斷電流互感器是否達到熱穩定，當電流互感器溫升達到穩定后，裝置測量電流互感器線圈的繞阻直流電阻值，依據此時繞阻阻值與升流前線圈繞阻直流電阻值計算電流互感器達到熱穩定后的線圈繞阻最高溫度以及試驗過程中的最大溫升值。
2試驗裝置特點
與目前手動測量電流互感器溫升試驗相比裝置具備以下明顯優勢
1電流互感器溫升自動化試驗裝置可以全自動完成5只單繞組CT或者單只5繞組CT的溫升試驗，試驗效率大大提高
2試驗過程中自動調節輸出電流大小，使得試驗電流與目標電流誤差始終小于0.5%，不會(huì )因為主回路電阻變化，電網電壓波動等因素造成試驗電流的大幅波動，使得試驗過程更具說服力
3實時監視記錄電流互感器器身，繞阻接頭和環境等溫度值，并自動判斷電流互感器的溫升熱穩定條件，避免人為判斷的失誤
4電流互感器達到熱穩定時，自動快速測量電流互感器繞阻電阻，避免手動接線測試等時間延遲造成的溫升數值測量誤差
5自動切換電流互感器二次回路負荷，避免手動操作可能造成的失誤
6自動制作和生成格式規范的WORD試驗報告，工作效率大大提升
3功能
1采用電子調壓方式自動調節輸出電流大小，并且在試驗過程中自動控制輸出電流的數值使之在整個試驗過程中與目標試驗電流的誤差控制在0.5%范圍內
2自動切換電流互感器的二次回路所連接負荷值
3測量電流互感器二次線圈電阻值，并依據線圈電阻值和試驗前初始溫度計算電流互感器線圈最大溫升值
4自動監視試驗過程中電流互感器器身，繞阻接頭溫度等數值并根據所選擇的標準自動判斷電流互感器是否達到溫度穩定條件
5記錄整個試驗過程中的所有監測點的溫度數據變化曲線，并記錄試驗過程中所測量的所有的電阻數值
6自動生成格式規范的WORD試驗報告
7作為大電流發生器使用，用于互感器斷路器等升流測試
4技術指標
1最大輸出電流0~5000A（具體最大輸出電流以銘牌參數為準，更高輸出電流可訂制），輸出電流誤差小于0.5%設定值，輸出電流調節分辨率1A
2升流器輸出容量20KVA
3可以同時測量的電流互感器繞組數：5個
4溫度傳感器個數10只，溫度測量方式PT100電阻探頭
5溫度測量范圍0~200度，測量誤差1%讀數+0.5度，分辨率0.1度
6一次電流測量誤差0.5%讀數+0.05%FS，測量范圍0-5000A
7二次電流測量誤差0.5%+0.05%FS，測量范圍0-10A
8直流電阻測量通道數5路，測試電流0.2A/2A
9直流電阻測量范圍0~200歐，測量誤差0.2%+2D
10時間測量與記錄誤差0.1ms
11電流溫度電阻參數記錄時間>24小時
12試驗記錄存儲數大于1000組
13供電電源AC380V45Hz~65Hz
14工作環境溫度0~50度，濕度小于90%
5常見故障處理
對于電流互感器自動化溫升試驗臺可能出現的故障現象及應對措施如下：
1首次直流電阻測試無法獲得測試數據，裝置處于死機狀態
處理辦法：
重新啟動裝置電源，并且確認"系統設置"界面的三個通信接口均配置正確。如果確認通信接口正確，裝置主界面顯示"直阻儀在線"，則檢查是否所有被使能的檢測通道所對應的控制臺面板二次端子均已連接至樣品電流互感器，如果某個被使能的通道沒有連接電流互感器則會(huì )造成直流電阻測試無法完成，因為此時的直流電阻測試通道被斷開，請使用短接線連接未啟用的檢測通道對應的二次電流端子
2試驗裝置能夠進入試驗主界面，但無法控制電子調壓器進行升流也無法完成升流器初始化
處理辦法：
確認"系統設置界面"電子調壓器的通信接口配置正確且電子升壓器的輸入電源斷路器已經置于合閘位置，然后重新啟動軟件
3試驗裝置能夠進入試驗主界面，電子升流器能夠完成初始化但是無電流輸出
處理辦法：
確認電子調壓器的輸出斷路器處于合閘位置，且試驗控制臺上的一次回路導體已正確連接
