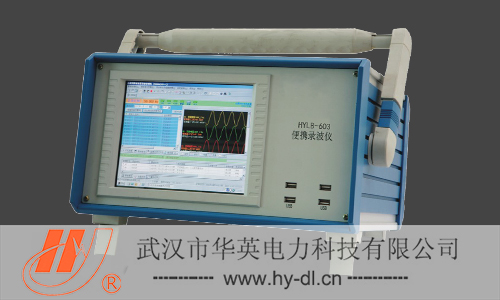

便攜式錄波儀HYLB-603是采用先進的DSP與32位嵌入式CPU，結合高性能的嵌入式實時操作系統VxWorks而設計的，適應電力系統發展需求的嵌入式電力故障錄波分析裝置。它可廣泛應用于各種電壓等級的線路、發電機-變壓器組、變壓器等需要故障錄波和狀態記錄、分析的場合。

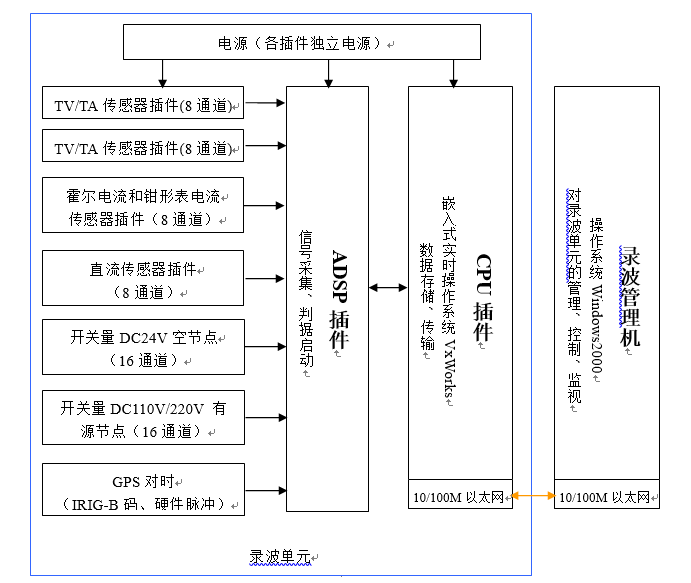

圖 系統結構圖
便攜式錄波儀HYLB-603由4個傳感器插件，ADSP插件，CPU插件，錄波管理機組成。
傳感器插件負責將不同類型的模擬量進行隔離、變換及調理。
ADSP插件完成數據采集、啟動判別、GPS對時及錄波數據傳輸等功能，它將故障數據通過高速以太網以點對點方式將故障數據傳送到嵌入式32位CPU板。
CPU插件運行嵌入式實時操作系統VxWorks，它完成錄波數據的存儲、通信、分析、定值設置等功能。
32位嵌入式CPU 無需錄波管理機的支持即可以作為一個獨立的錄波裝置使用，它提供10/100M以太網口與管理機通信。
錄波管理機負責對錄波單元的管理、控制、監視。管理機運行Windows2000 Server操作系統，使用SQL Server2000數據庫。
