變頻串聯諧振成套試驗裝置介紹
2019-10-10 09:57
變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，其原理圖如圖1 所示，通過勵磁變壓器將變頻電源的輸出電壓升到合適的電壓值來激發整個試驗回路，調節變頻電源的輸出頻率，使回路中的試驗電抗器電感L 和試品電容Cx 發生串聯諧振，此時，變頻電源的輸出頻率即為諧振頻率，試品上所加的電壓就等于諧振電壓。所以，變頻串聯諧振試驗裝置可以較小的電源容量試驗較大電容和較高試驗電壓的試品，主要用于電容性試品的交流耐壓試驗中。

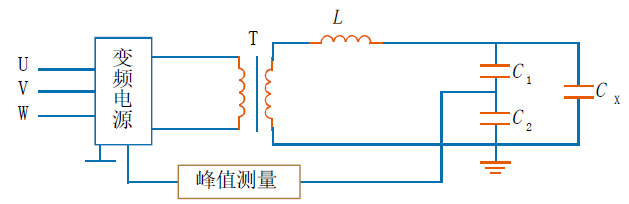

圖1變頻串聯諧振成套試驗裝置原理圖
?
