變壓器在運行過程中，由于外部斷路(尤其是出口短路)而造成大、中型變壓器損壞的事故時有發生，嚴重威脅電力系統安全運行。據統計110KV及以上變壓器因外部短路引起的損壞事故占總事故的23%左右，而且還呈上升趨勢。

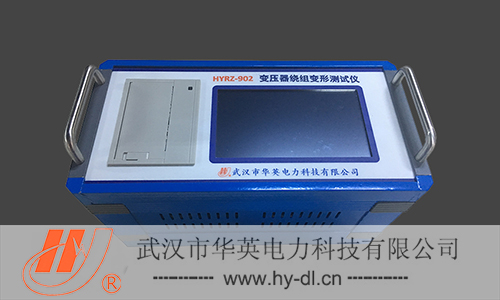

變壓器出口附近短路，繞組內部遭受巨大的、不均勻的軸向和徑向電動力沖擊，如果繞組內部的機械結構有薄弱特點，使繞組扭曲、鼓包或位移等變形，嚴重時還會(huì )發生損壞事故。由于大中型變壓器的動熱穩定性計算方法還不夠完善，又不能用突發短路來試驗，所以，對變壓器繞組進行變形測試儀是十分必要的。出廠試驗是為了留下指紋，在安裝驗收時試驗對運輸過程中驗證是否變形；出口短路后試驗，和安裝或出口短路前比較，驗證短路是否出現變形及嚴重程度。如果變形嚴重，則進行吊罩檢修，以防發生事故。
1.短路電動力產生和后果
變壓器繞組中流過電流時，將在繞組周?chē)a(chǎn)生漏磁場。由于繞組中的電流和軸向、徑向的漏磁場相互作用，在繞組內產生軸向和徑向的電動力。
(1)徑向力。徑向力的作用是拉伸外部繞組，壓縮內部繞組，使繞組產生梅花狀或鼓包狀的永久變形。
(2)軸向力。軸向力使繞組均勻地向內壓縮?？墒估@組線段和線匝在豎直方向上彎曲。有時軸向力還會(huì )破壞整個鐵芯結構。
2.變壓器變形檢測方法
變壓器在安裝完成后，器特征參數電容、電感基本保持不變。當遭受巨大的外力如地震、出口短路等，整體繞組或局部繞組出現不同程度的位移。而引起特征參數發生改變。檢測變壓器繞組變形的基本方法就是通過對其特征參數的測量和比較判斷變壓器的損傷程度。
3.檢測集中參數法
在變壓器繞組上施加一定電壓，測量功率和電流，檢測漏電感、短路阻抗等參數分析發生變化情況，判斷繞組變形的程度。
(1)三相法測量。僅適合發電廠所裝變壓器的試驗，高壓側短路，低壓側加壓。低壓側所需電源有發電機出口供給試驗電源，而且可調。
提醒：在試驗時，高壓繞組達到額定電流為宜。
(2)單相測量法。如果沒有三相可調電源，則可單相測試。一般試驗時，低壓繞組短路，高壓繞組加壓。高壓繞組為星形接線時，則可分三次加壓；高壓繞組為三角形接線，則兩相加壓，一項短接，如AB加壓，短接BC；AC加壓，短接AB；BC加壓，短接AC。計算出75度下的短路阻抗值。
上述試驗，可以再低于額定電壓下進行，也就是試驗電壓降低，再換算到高壓。
