1問題描述
在進行CT分析試驗時，分析儀執行的試驗流程完全正常，且試驗結果的直流電阻，勵磁特性試驗也正常，唯獨變比和比差結果顯示計算失敗。
2原因分析及處理辦法
如果被檢測電流互感器的拐點電壓非常低，當儀器在執行匝數比檢測試驗時，還沒有升到指定電壓互感器就進入了飽和，分析儀檢測到過流返回，因此沒有正確獲得匝數比導致最終結果中匝數比和比差數據顯示計算失敗，因為分析儀初步檢測拐點電壓存在一定的誤差，如果當電流互感器的拐點電壓非常低時，可能導致分析儀在測量匝數比時設定錯誤的目標電壓，從而導致匝數比檢測失敗。
處理方法：
在分析儀主界面點擊儀器設置，取消“自動獲取拐點”選項的選擇如圖3 所示，在拐點電壓輸入框中，輸入CT分析試驗實測的電流互感器拐點如果分析儀儀器設置窗口中的“自動獲取拐點”沒有被選中，且拐點電壓輸入框中的電壓高于實際的拐點電壓，此時在匝數比試驗中，分析儀會(huì )以手動設定的“拐點電壓”作為目標電壓執行匝數比檢測，但實際拐點卻低于這個目標電壓，因此在儀器還沒有升壓到目標電壓時互感器已經進入了拐點，而使試驗提前終止，匝數比計算失敗。
處理辦法：
在分析儀主界面點擊儀器設置，選中“自動獲取拐點”選項

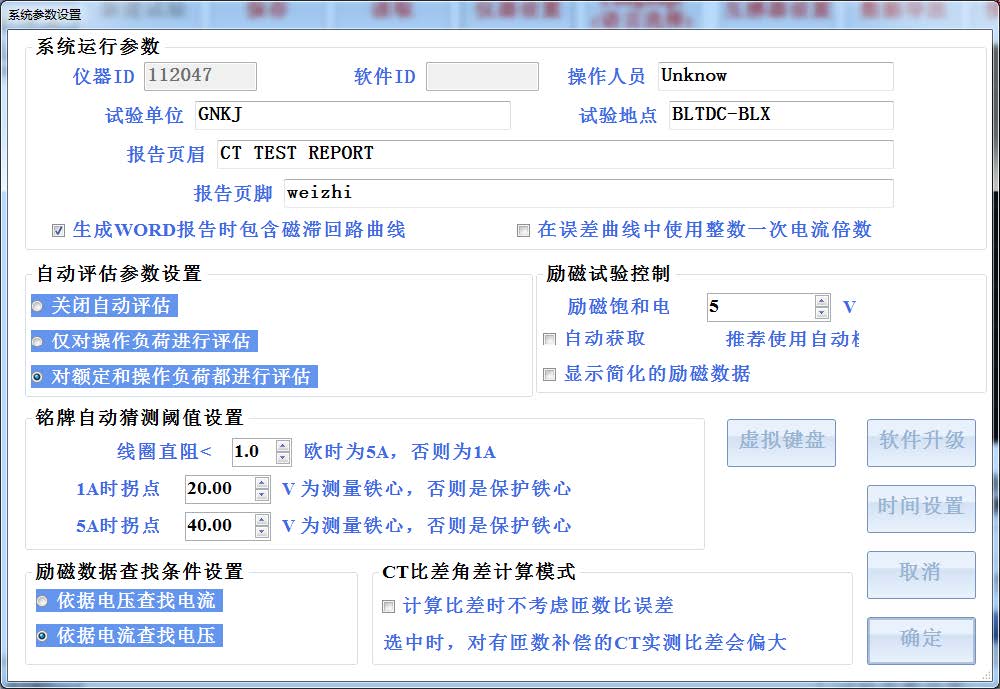

圖 3 儀器參數設置界面
