華英電力伏安特性測試儀HYVA-405是一款基于變頻電壓法的電流互感器和電壓互感器綜合特性分析儀器，適用于保護用電流互感器參數測試，計量用電流互感器校驗與參數測試，電壓互感器校驗與參數測試，本文就華英電力伏安特性測試儀HYVA-405使用過程中遇到的常見問題與參數設置疑問進行詳細解答，并給出對應的原因分析和解決辦法。
?。ㄒ唬﹦畲盘匦栽囼灈](méi)有達到拐點
1.1問題描述
在伏安特性測試HYVA-405中默認的試驗停止電流由電流互感器的額定二次電流決定，如果額定二次電流是1A，則電流互感器試驗停止電流是1A，如果額定二次電流是5A，則默認的互感器試驗停止電流是5A，但是在某些情況下這樣的默認設置可能并不能使電流互感器的勵磁特性試驗達到互感器的拐點，顯示的曲線如圖1所示

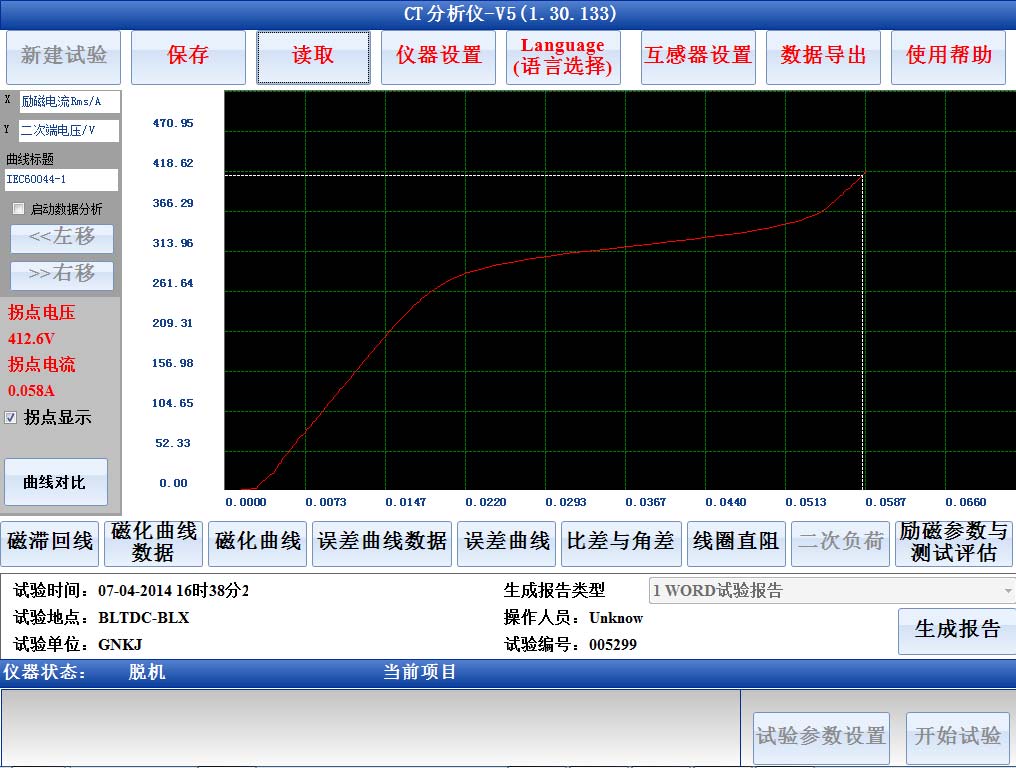

圖 1 沒有達到飽和的勵磁特性曲線
1.2原因分析與處理辦法
對于額定二次電流是1A的TPY級電流互感器，其拐點電流往往超過1A，此時需要將TPY級電流互感器的最大試驗停止電流值提高
處理辦法：
在CT分析參數設置界面設置最大停止電流為2A對于額定二次電流為1A，損耗較低且剩磁較高的電流互感器，勵磁特性試驗在沒有達到拐點電壓前就停止了如圖1所示，此時雖然勵磁電流的有效值非常低，但是電流互感器的二次電流瞬時峰值已經超過了1.4A，因此為了得到達到飽和的勵磁特性曲線，需要將最大試驗停止電流值提高。
處理辦法：
在CT分析參數設置界面將試驗的停止電流值設為2A

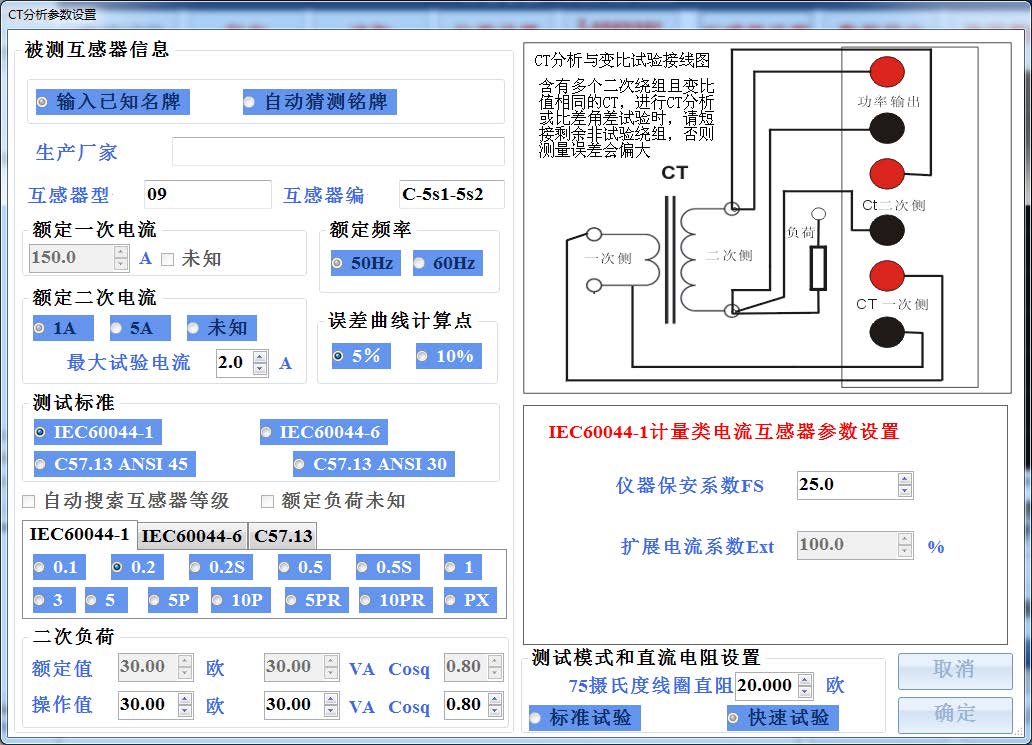

圖 2 CT 分析參數設置界面
