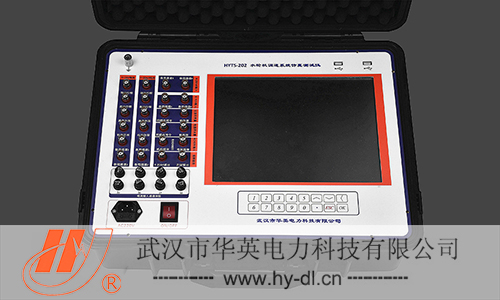

水輪機調速器仿真測試儀做空載擺動試驗原理與目的：空載擺動試驗是指機組在沒有帶負荷的空載工況運行，記錄180S內機組轉速波動的最大值。
試驗接線：
1）對于非仿真模式：
1>連接機組頻率信號至測試儀"機組頻率"測量端子
2>連接導葉接力器行程信號至測試儀"導葉行程輸入"測量端子
3>若有漿葉接力器行程，則連接漿葉接力器行程信號至"漿葉行程輸入"測量端子
2）儀器工作在仿真模式
1>將儀器的"仿真頻率輸出"端子連接至調速器機組頻率測量輸入
2>連接調速器導葉接力器行程至測試儀"導葉行程輸入"測量端子
3>若有漿葉接力器，則連接漿葉接力器行程信號至"漿葉行程輸入"測量端子
參數設置：

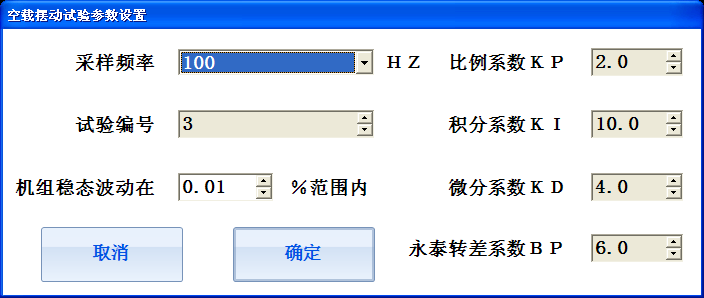

試驗參數設置界面對話框如圖4.1所示，其中各個參數的含義如下：
1）采樣頻率
儀器進行曲線采集時的采樣頻率，其含義是每秒采集多少個數據點
2）機組穩態波動
調速系統在穩態下頻率的最大波動值
3）KP,KI,KD,BP參數
調速系統當前的參數設置值，此數值與試驗過程無關，僅體現在試驗報告中
試驗操作：試驗連線完成后，使調速器運行于空載工況，點擊軟件主界面空載擺動試驗出現試驗參數設置對話框如圖1所示，空載擺動試驗可設置的參數只有采樣頻率，記錄時間達到180S時，試驗會(huì )自動停止，試驗完成后，軟件自動計算最大波動值。
