國內外多年的運行經驗表明，橡塑電力電纜在交接或預防性試驗中不宜采用直流耐壓試驗，應采用交流耐壓試驗（頻率范圍30~300Hz），才能保證電纜的安全運動。在電力設備預防性試驗發展史中，這是一個劃時代的變革。但是直流耐壓試驗對油浸紙絕緣電力電纜，仍然是有效的，應繼續應用。對橡塑電纜進行交流耐壓試驗，由于電纜的電容量大，在現場采用大容量工頻試驗變壓器是不適宜的。調頻式串聯諧振高壓試驗設備，具有重量輕、所需電源容量?。▋H為試驗變壓器電源容量的1/30~1/80）、電壓波形好、便于搬運、適宜在現場使用等優點。
本試驗設備是專為橡塑電力電纜現場交流耐壓試驗設計、制造的，適用于交接試驗和預防性試驗。整套設備包括的主要部件有：變頻控制箱、諧振電抗器、勵磁變壓器及電容分壓器等。

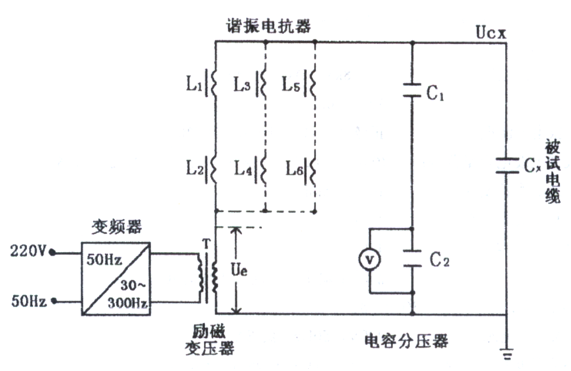

圖1調諧式串聯諧振試驗原理接線圖
調頻式串聯諧振高壓試驗設備的工作原理接線如圖1所示。交流380V/50Hz電源，經變頻器輸出30~300Hz頻率可調的電壓，送入勵磁變壓器，升壓至0~2000V，經諧振電抗器L（視被試電纜和電壓等級和長度不同，諧振電抗器可串聯或并聯使用）和被試電纜Cx，構成高壓主諧電路，電容分壓器是純電容式的，用來測量試驗電壓。
先由變頻器經勵磁變壓器T向主諧振電路送入一個較低的電壓Ue，調節變頻器的輸出頻率，當頻率達到諧振頻率時
被試品Cx上的電壓Ucx達到最大值，此時，諧振電抗器的感抗ZL=
與被試品的容抗
相等，兩者形成相互補償（抵消）的狀態，在主諧振電路中僅存在等值電阻分量（繞組有效電阻和等值鐵心損耗等），能在按較小的Ue電壓下，產生較大的電流，使被試電纜Cx上和諧振電抗器組兩端產生較高的電壓。找到此諧振頻率后，保持頻率f不變，再緩慢升高Ue電壓，使被試電纜Cx上達到預期的試驗電壓值Ucx。
諧振時，被試品上的電壓與電流的關系為
輸出電壓Ucx與勵磁電壓Ue之比為試驗回路的綜合品質因素Q
從上述工作原理可以看出：
1、品質因素愈高，所需電源容量愈小。
2、諧振電抗器L與被試電纜Cx處于諧振狀態，此電路形成一個良好的濾波電路，故輸出電壓Ucx正弦波形良好。
3、被試電纜擊穿時，失去諧振條件，高壓電路和低壓電源回路的電流反而減小，故絕緣擊穿處的電弧不會(huì )將故障點擴大，便于檢修。
