圖1為測試線連接示意圖，圖2顯示了4種常見的接線方式，不同的變壓器可能有不同的接線方式，測試時根據變壓器標注判斷是哪種接線方式。
1.將有紅色標記的電纜線連接紅色測試鉗，再連接到變壓器的測量端；
2.將沒有紅色標記的兩根電纜線連接至黃色測試鉗，再連接到變壓器的信號注入端；
3.黑色測試鉗的兩根地線分別連接紅、黃測試鉗的接地端，再將黑色測試鉗連接至變壓器的接地柱；
4.將有紅色標記的電纜線連接至響應輸入端，另外兩根電纜線接至激勵輸出端和參考輸入端。

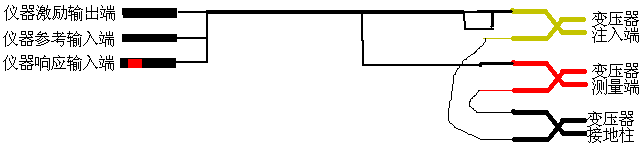

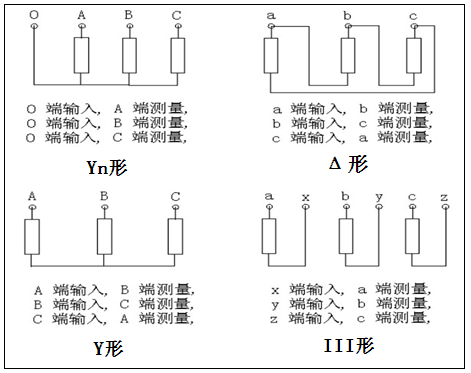

（圖1：測試線連接示意圖 ） （圖2：變壓器4種常見接線方式）
