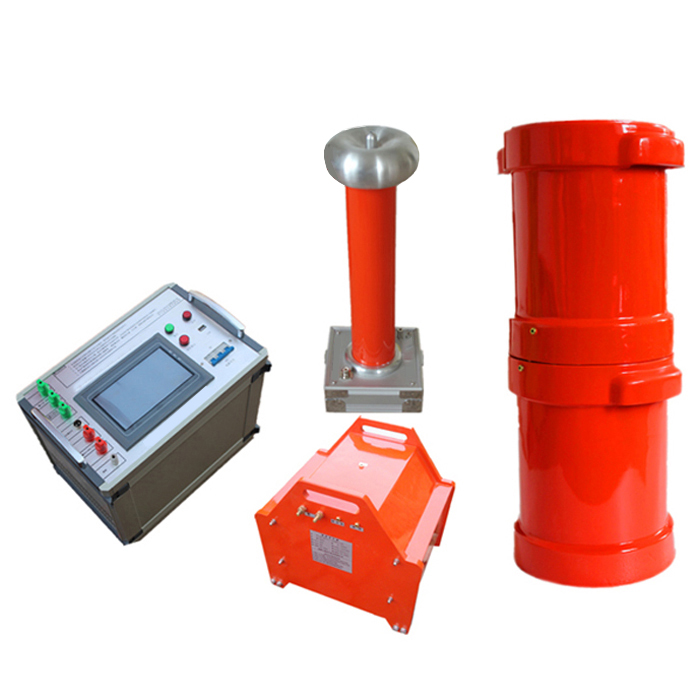

串聯諧振耐壓設備的相關知識。



　　一、串聯諧振定義



　　在由電阻、電感和電容構成的串聯電路內，當電容XC和電感XL相等時，即XC=XL表示電路中的電壓u和電流I的相位相同，電路表現出純電阻性的現象稱為串聯諧振。電路串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中的總阻抗最小，電流達到最大值。

　　二、串聯諧振的危害性



　　在發生諧振的情況下，由于電感和電容相等，所以電感和電容兩端的電壓有效值相等，即UL=UC。另外，由于其相位相反，所以這兩個電壓相互抵消。電容器或電感的電壓有效值為UL=UC=XLI0=ω0LIO=ω0LU/R。式中的ω0L/R稱為諧振電路的質量系數，表示電壓比。即UC/U或者UL/U



　　品質系數是測量諧振電路特性的重要參數。電路中的電抗越大、電阻越小，品質系數越高。因此，電容和電感的電壓值會(huì )比施加電壓大得多。一般的電感、電容諧振電路的質量系數可以達到幾十到幾百。串聯諧振也稱為電壓諧振。在電力系統中，串聯諧振會(huì )產生電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。



　　在R-L-C串聯電路中，線路的端電壓和電流同相的現象稱為串聯諧振。



　　串聯諧振耐壓設備使用的注意事項



　　1、諧振電源產品多為高壓試驗設備，要求高壓試驗專家使用，使用前必須仔細閱讀使用說明書，反復操作訓練。



　　2、操作人員不得少于2人。使用時，請嚴格遵守本公司高壓試驗相關的安全作業規程。



　　3、為確?？荚嚢踩?，除必須熟悉本產品說明書外，還必須嚴格按照國家有關標準和規程進行考試操作。



　　4、各連接線不能弄錯。特別是不能弄錯接地線。試驗裝置可能會(huì )損壞。



　　5、使用本裝置時，會(huì )輸出高電壓或超高電壓，因此請注意安全距離，切實接地。
