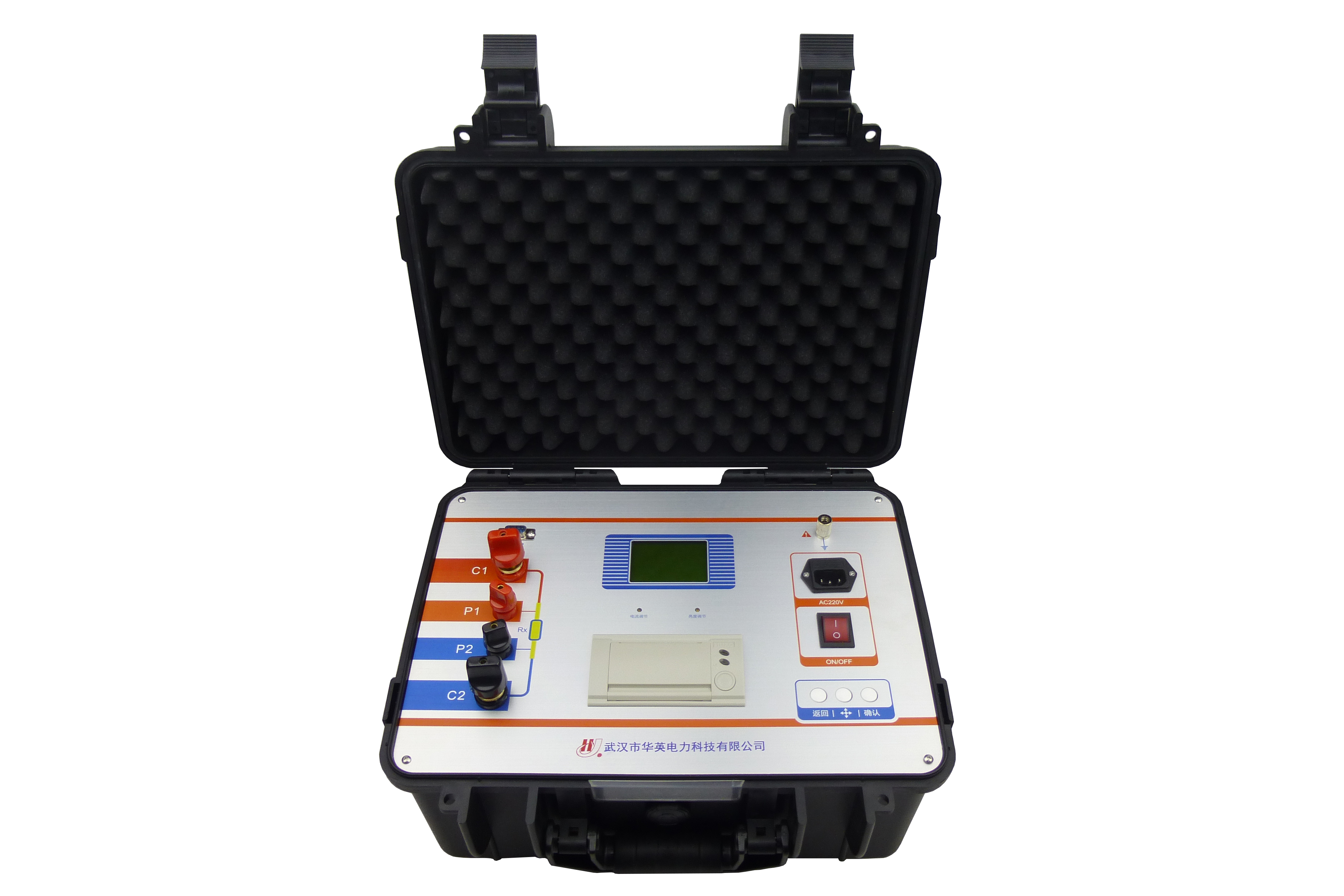

華英電力專業生產回路電阻測試儀（又稱接觸電阻檢測儀），接下來為大家分享回路電阻測試儀工作原理。

　　回路電阻測試儀使用脈寬調制高頻開關電源提供100A以上的測試電流，按下測量按鈕，高頻開關電源輸出100A以上的測試電流，同時采樣電路啟動采樣時，信號經放大器放大后，由A/D轉換器將模擬信號轉換為數字信號，然后由微處理器進行數據濾波，計算，處理，最后發送到顯示器，顯示測得的電流和電阻。10秒后，系統將自動重置。當測得的環路電阻小于400μΩ時，測量的最小分辨率為0.1μΩ。當測得的環路電阻大于400μΩ時，測量的最小分辨率為1μΩ。



　　連接電源線，插入交流電源線，然后啟動，設置時鐘，按“確定”以確認時鐘，按“確定”按鈕進行測試，然后液晶顯示器“正在充電”，表示正在充磁變壓器。填充后顯示“開始測試”，左邊顯示測得的電阻數據，右邊顯示測試電流。由于勵磁電感是一個緩慢的過程（特別是對于大型變壓器，建議使用小于1毫歐的變壓器，且直流電阻測試儀測試需要10A以上的直流電阻），因此請等待直到顯示屏顯示相對穩定的電阻，然后按并按住“確定”按鈕，直到顯示屏顯示“正在放電”，然后松開“確定”按鈕，排入打印界面，按照提示進行打印或重新測試。



　　在測量大型電感性樣品（例如電力變壓器）時，除了線圈的測量之外，測試回路電阻測試儀最好短路，以免產生電磁干擾。測試完成后，關閉電源開關，放電，然后更換測試夾，再次進行測試。
