交直流分壓器_電容式分壓器是僅由電容器構成的分壓器。



　　電容式分壓器和電阻式分壓器的區別在于電容式分壓器的抗干擾能力強，例如：在沖擊發生裝置中加入電容式分壓器測量時，測量出的電壓值、波頭、波偉值相對于標準分壓器，波動幅度更小。還有就是電壓式分壓器測出沖擊波形是一種圓弧頂，整個回路的電感值相對電阻式分壓器較小。



　　缺點就是：電容式分壓器容易顛簸損壞，不易運輸。成本相對電阻式分壓器偏高。

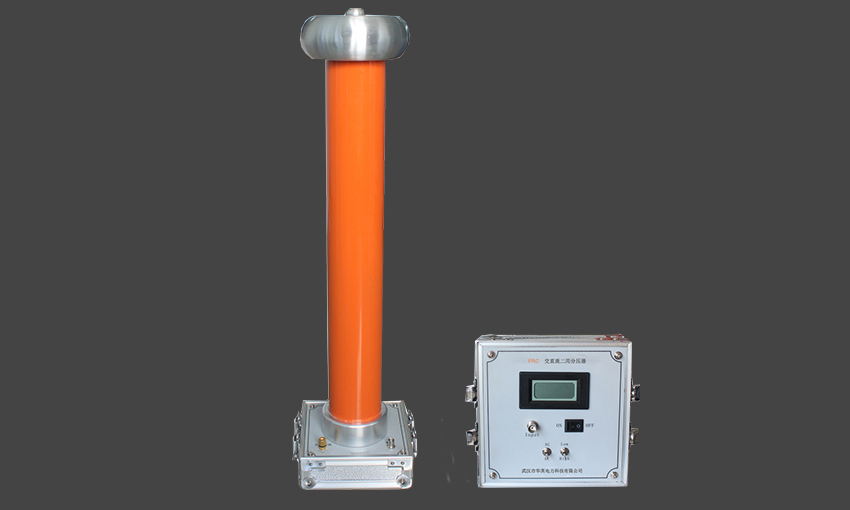

　　FRC交直流阻容分壓器適用于空氣間隙、絕緣子串、套管、電力-變壓器和互感器等試品進行標準雷電沖擊電壓全波、標準操作波等沖擊電壓試驗的電壓輸出時的測量。



　　主要技術參數



　　型號：FRC；



　　額定電壓：200kV；



　　標稱電容量：400pF；



　　測量不確定度：＜1％；



　　介質損耗：0.03％；



　　結構型式：油浸可移動式，由頂罩、本體、移動底座組成；



　　電容分壓器在額定電壓及在正常使用條件下，允許連續運行15min，在80%額定條件時，允許連續運行；



　　過流能力：在110%額定電流持續時間3min工況下，分壓器繞組均不會(huì )造成熱損傷和繞組變形；



　　過壓能力：在110％UH時間5min下過電壓，不應造成分壓器任何絕緣損壞；



　　溫升：在正常使用和運行條件下，繞組溫升≤65K，油面溫升≤55K；



　　冷卻方式：油浸自冷；



　　結構型式：絕緣外殼由環氧玻璃絲纏繞制成；



　　絕緣筒表面在加工后涂有絕緣漆且要求此涂層有較強的增水性，以防此絕緣外殼受濕氣的影響而改變筒表面的電場分布及降低耐電強度。
