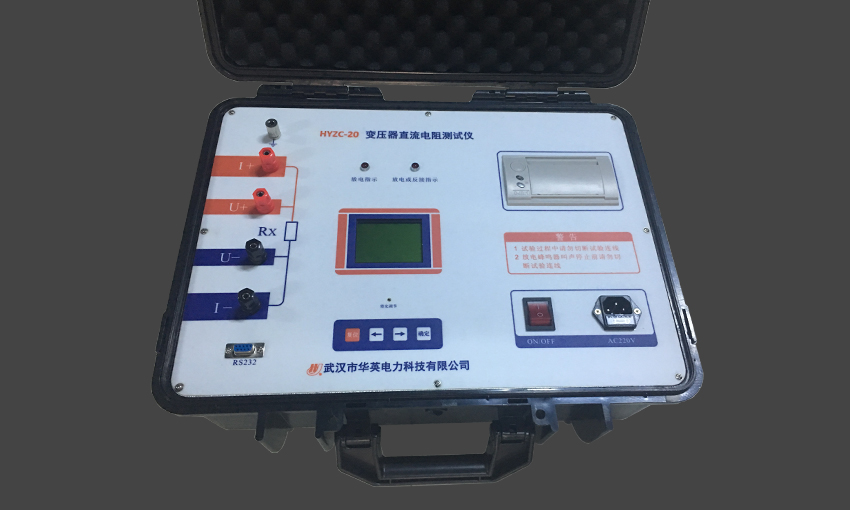

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，不可或缺的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀(以下簡稱直阻儀)。它采用全新電源技術，具有性能穩定，測量迅速、體積小巧、使用方便、測量精度高，數據重復性好等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備，接下來為大家介紹變壓器直流電阻測試儀(也稱為直流電阻儀)一般選多大的電流的。

　　公式一



　　通過變壓器繞組的額定電壓中的交流負載電流，在鐵芯的標稱磁通密度BN，此時，核心的磁導率將是低的。測量控制直流輸入電阻時，需要使鐵心中磁密大于Bn，使鐵心的碓導率變?yōu)榫哂懈?，以減少系統電路的時間一個常數和反電動勢dLi/dt，縮短社會(huì )穩定發展時間。因此測量直流電阻時的直流電流應至少是：



　　I=k√2i0In+100



　　式中k：常數>1



　　i0：交流額定頻率，額定電壓下空載電流百分比



　　In：被測繞組的額定電流(A)



　　其中所述恒定√2相當于交流電流的直流電流的大小。因數k比1大時，鐵心中磁密>Bn，



　　使直流電阻測量時鐵心的磁導率μ降低。



　　公式二



　　在變壓器內部繞組是星形(Y)聯結時，線電流可以等于相電流，由上式可得出一個測量系統直流輸入電阻時應施加的電流是：



　　IY=1.41ki0In:100



　　公式三



　　在變壓器繞組是三角形(D)耦合，線電流轉換器的負載電流是相電流√3倍，并且DC電流被測量直流電阻]和的1/3和2的總電流的比例/3分發。所以我們測量控制直流電阻應加電流是：



　　ID=1.41x3/2+1/√3ki0Inx100=1.22ki0In÷100



　　當k取3~10時，即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使



　　鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2%-10%額定電流。



　　如果直流電流過大，測量時間過長，由于繞組加熱溫度升高，電阻發生變化，會(huì )增加測量誤差。



　　上述幾個公式可以準確地選擇一個適當的電流值。
