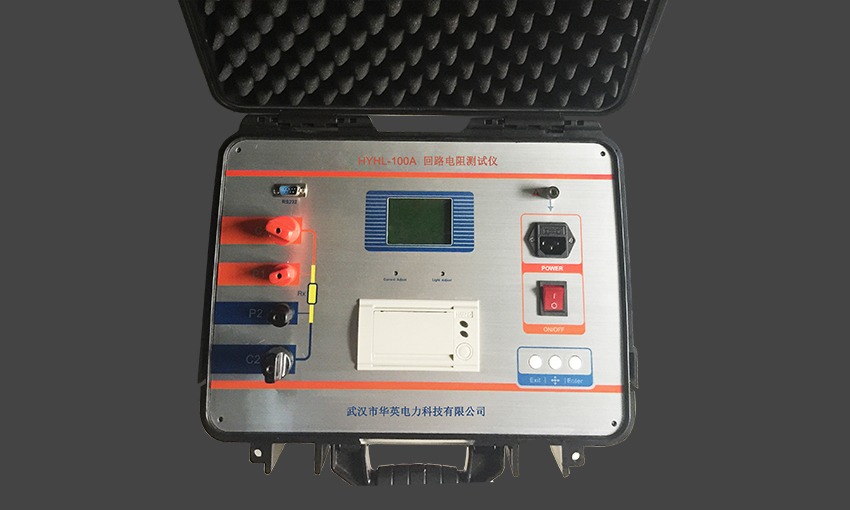

回路電阻測試儀，又稱接觸電阻測試儀，主要是用于測試高壓斷路器動靜觸頭的接觸電阻。斷路器導電回路電阻主要取決于動靜觸頭的接觸電阻。接觸電阻的存在，增大了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力。在一定程度上影響短路電流的切斷能力，也是反映安裝檢修工作質量的重要數據。目前，回路電阻測試儀的測試方法主要有三種，具體操作如下：




　　1、電橋法：使用雙臂電橋進行斷路器導電回路電阻的測量時，由于測量回路通過的是微弱的電流。難以消除電阻較大的氧化膜，測出的電阻值偏大，而且由于電流小。在其觸頭接觸處難以形成收縮即無法測出收縮電阻。



　　2、電壓降法：在被測回路中，通以直流電流時，在回路接觸電阻上將產生壓降。測出通過回路的電流值和電壓值，計算出接觸電阻。測試過程煩瑣，人工計算測量結果，存在一定的誤差。



　　3、微歐儀法（回路電阻測試儀）：原理是電壓降原理。只是測量、計算等方面全用單片機處理，大大減少了工作量。
