產品介紹Product introduction

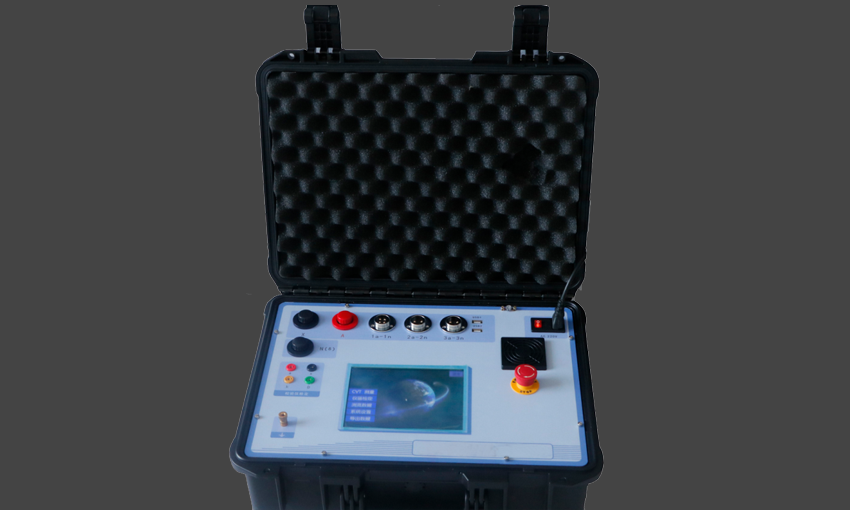

對于電容式電壓互感器現場進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電容式電壓互感器現場測試儀（校驗儀）(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電容式電壓互感器誤差的測量?？梢愿采w6KV/100V、6KV/
/100V/
、10KV/100V、10KV/
/100V/
、35KV/100V、35V/
/100V/
、110kV/100V、110kV/
/100V/
、220kV/100V以及220kV/
/100V /
變比的電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。并且儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
產品特點Product features
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程.
2.單臺儀器即可完成測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. 具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。
技術指標Technical indicators
1. 環境條件：
溫度：（5~40）°C 相對濕度：<80%（25°C）
海撥高度：<4500m 電源頻率：50±0.5Hz
2. 被測電壓互感器類型：電容式電壓互感器
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω 3%
0.1-50 1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、 6KV/
/100V/
10KV/100V、 10KV/
/100V/
35KV/100V、 35KV/
/100V/
110KV/100V、 110KV /
/100V/
220KV/100V、 220KV/
/100V /
b、準確度等級： 0.05%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： DX=±(2%×X+2%×Y±2個字)
DY=±(2%×X+2%×Y±2個字)
導納：0.1mS-99.9mS
誤差： DX=±(2%×X+2%×Y±2個字)
DY=±(2%×X+2%×Y±2個字)
9．外形尺寸：496*394*185 mm
10、重量（Kg）:14.0
