產品介紹Product introduction
在絕緣預防性試驗中，通常使用局部放電測試儀檢電力設備的局部放電情況。目前電力系統內使用的局部放電測試儀型號多種多樣，主要用于脈沖電流法的局部放電量測量。該類測試儀在實際使用中，如果測試不準確可能會(huì )導致對誤判進而造成不必要的損失或事故。因此對局部放電測試儀進行定期校驗是十分必要的。為了促使不同廠家型號的該類測試儀向著規范化發展，發布了《DL/T356-2010局部放電測量?jì)x校準規范》電力行業標準和《JJF1616-2017脈沖電流法局部放電測試儀校準規范》，對此類測試儀器性能提出了相應的要求。

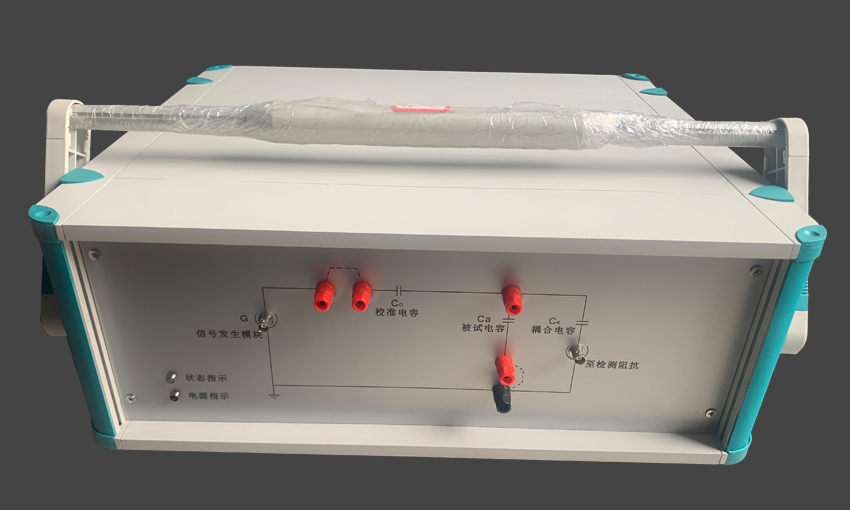

我司研制的JFJZ-1局部放電測試儀校驗裝置（以下簡稱校驗裝置）可以針對目前市場上采用脈沖電流法的局部放電測試儀進行校準。
滿足JJF1616-2017脈沖電流法局部放電測試儀校準規范對標準器的要求
產品特點Product features
JFJZ-1局部放電測試儀校驗裝置（以下簡稱校驗裝置）可以針對目前市場上基于脈沖電流法的局部放電測試儀的截止頻率、線性度、量程刻度一致性、脈沖極性相應、25Hz脈沖響應、測量靈敏度、耦合裝置校驗等測量功能進行校驗。
技術指標Technical indicators
使用環境要求：
溫度：10C~30C相對濕度：<80%（25C）海撥高度：<2500m
電源頻率：50Hz0.5Hz電源電壓：220V5V 機械振動：不可察覺
主要參數：
1.電荷量校準模塊：
1.1電荷量校準范圍0.1pC~100nC；
1.2方波峰值范圍-100V~100V；
1.3波形上升時間：20ns；
1.4電荷量校準精度：2%；
1.5標定電容：10pF、20pF、50pF、100pF、200pF、500pF、1000pF、2000pF、5000pF（程控切換）；
2.信號發生模塊:
2.1正弦信號發生模塊：
1）頻率幅值：25Hz~1MHz；
2）電壓幅值：0V~10V（峰值）；
3）電壓精度誤差：2%；
4）頻率誤差：0.1%；
2.2雙脈沖發生模塊：
1）雙校準脈沖時延可調節范圍：0.1us~250us，精度：0.01us，占空比50%；
2）重復頻率范圍：1Hz~3kHz；
3）上升時間：15ns；
4）輸出阻抗：50Ω；
5）具備計數脈沖輸出功能。
3.數據采集模塊:
3.1模擬帶寬：100MHz；
3.2采樣率：1GS/s；
3.3具備積分測量功能；
