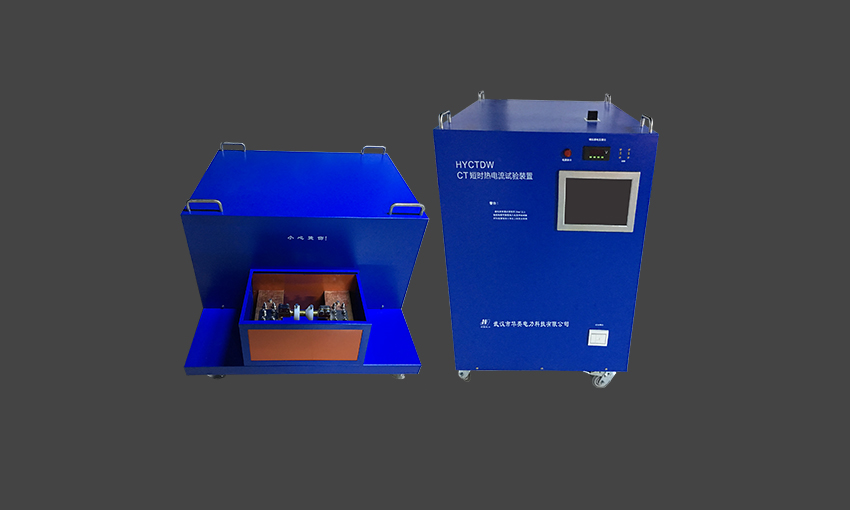

HYCTDW電流互感器短時熱電流自動化試驗裝置按照電國家標準<<GB1206電流互感器>>和國網公司標準<<Q/GDW1572計量用電流互感器技術規格書>>等要求全自動完成電流互感器短時熱電流檢測試驗。裝置首先測量所連接電流互感器樣品回路的阻抗值，然后依據此阻抗值和設定的試驗電流數值，自動控制裝置的輸出電流至目標試驗電流值。在1s鐘試驗時長條件下，當裝置計算的輸出電流和負荷超過裝置的最大輸出時，會(huì )依據標準給出的I2t等效試驗方式減少試驗電流并延長試驗時長，最長試驗時間控制在5s以?xún)?，保證試驗過程加在樣品一次回路的能I2t與1s中熱電流沖擊試驗在數值上等效。



與目前短時熱電流試驗裝置相比具備以下明顯優勢：

1相比于LCR充放電模式的試驗系統相比，裝置的體積和重量大大降低，且成本也大大降低。

2裝置測量樣品一次回路阻抗，并依據測量結果自動控制裝置的輸出電流至目標電流。

3當需要的試驗輸出容量大于裝置的最大輸出時，自動采取I2t等效試驗方式，使得試驗變得可行。

4試驗過程全自動，裝置的控制回路監視各種信號并進行錯誤操作檢測對裝置本身進行有效保護。

5試驗過程簡單，快速，并且試驗過程中的樣品一次回路電流，一次回路電壓，裝置調壓器輸出電壓等各種信號的數值及時間曲線都會(huì )被記錄保存。





1測量所連接樣品電流互感器的一次回路阻抗，并依據所測量阻抗值調節裝置的電動調壓器至目標值，然后在升流器輸出回路產生所需的目標試驗電流。

2記錄試驗過程中樣品一次回路電流，一次回路電壓，裝置調壓器輸出電壓，裝置調壓器輸出電流等的幅值-時間曲線。

3自動控制并監視整個試驗過程，對試驗過程中的異常和錯誤操作進行保護。

4生成格式規范的試驗報告。

1最大輸出電流0~10000A（更大輸出電流可定制），輸出電流誤差小于10%%設定值

2裝置輸出容量250KVA

3樣品一次回路電流測量0~10000A，測量誤差0.1%FS

4樣品一次回路電壓測量0~30V，測量誤差0.1%FS

5試驗過程電壓電流波形采樣速率25KHz，時間測量誤差0.04ms

7供電電源AC380V45Hz~65Hz

8工作環境溫度0~50度，濕度小于90%
