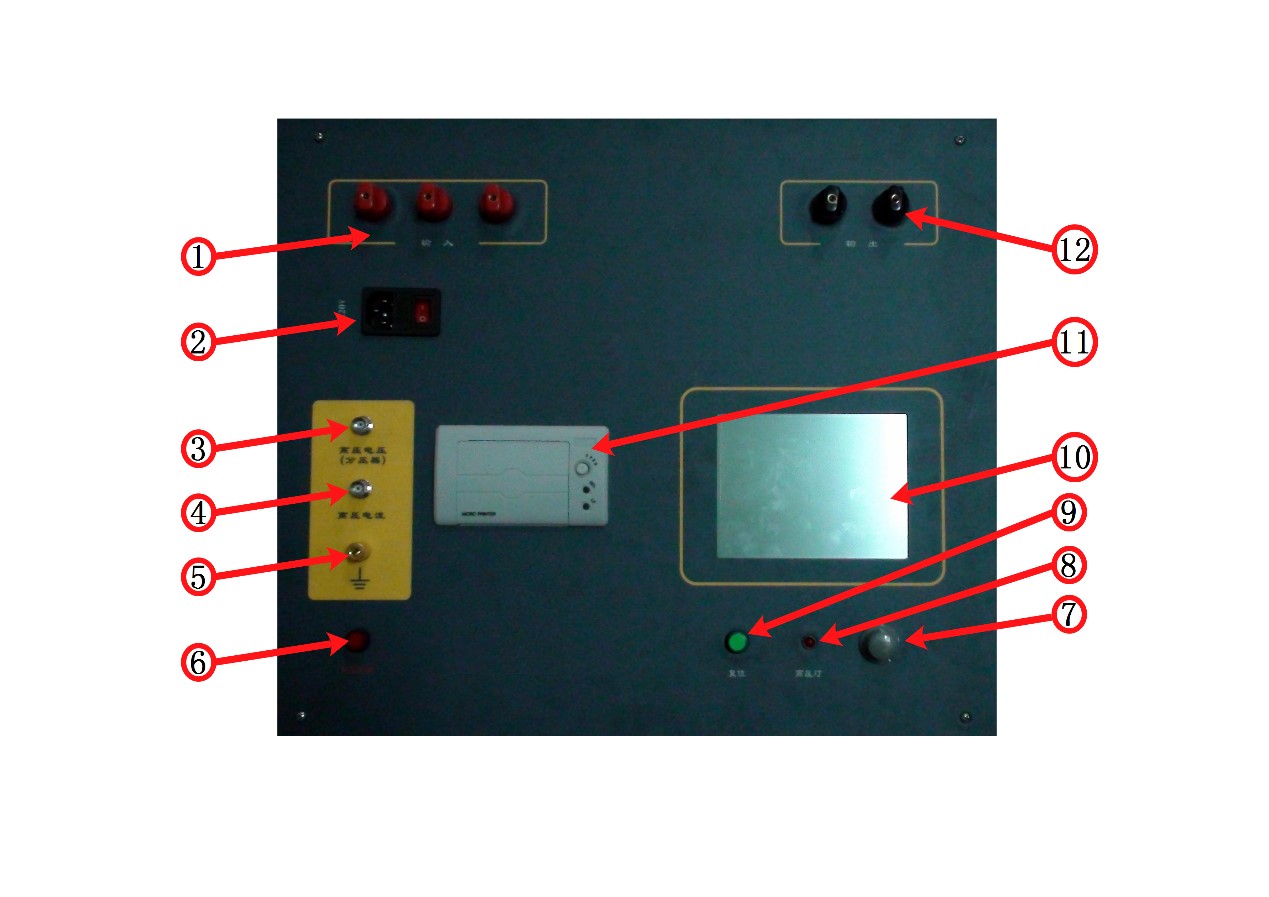

1、主電源輸入端子，380V輸入時三個端子任意接，220V輸入時任意選取其中兩個端子接入

2、220V儀器工作電源插座，注意此插座只能接入220V交流電源，不允許接入380V電源。

3、高壓電壓測量輸入端子，高壓測量輸入端子，注意此端子輸入電壓為0到100V。

4、高壓電流測量輸入端子，接高壓CT盒輸出。

5、接地接線柱，儀器安全接地。

6、緊急停機按鍵，試驗過程中按此按鍵可立即切斷儀器輸出。

7、旋鈕，調整參數時順時針轉動增加，逆時針轉動減小。

8、高壓燈，當儀器輸出時提供閃光提示。

9、系統復位按鍵。

10、觸摸液晶顯示屏

11、打印機

12、儀器輸出端子，當主電源輸入為380V時，儀器輸出為0到350V可調。當儀器主電源輸入為220V時，儀器輸出為0到180V可調

*儀器內部所有參數的設置，均可先點擊需要修改的數據將光標置于此數據之上，然后通過旋鈕修改數據，順時針增大，逆時針減小。
