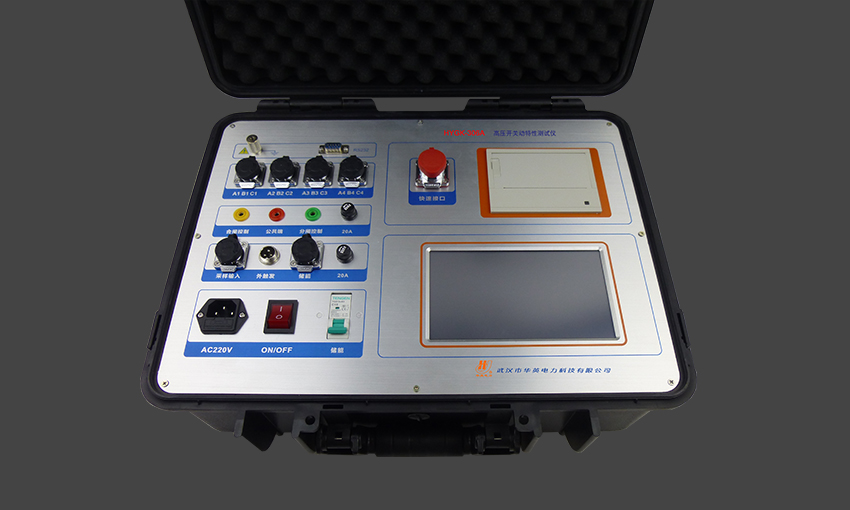

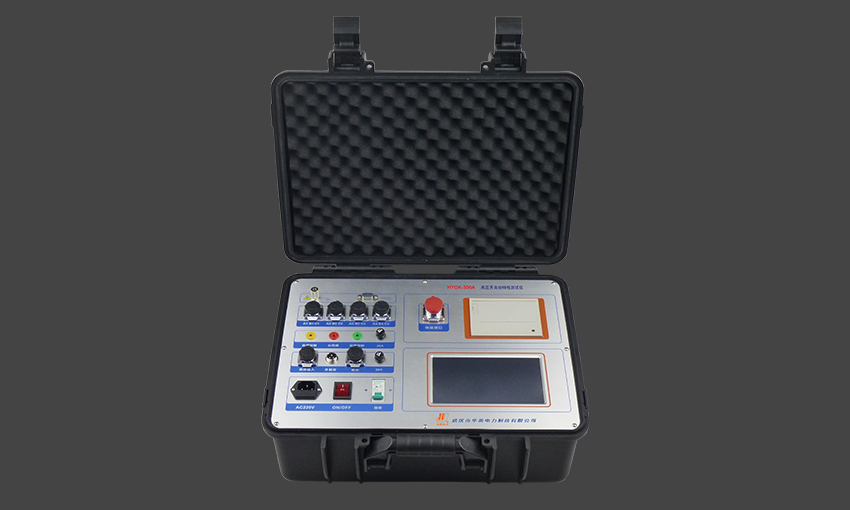

HYGK-306A高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以ARM7為核心進行采樣、處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字、圖表顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。



1）12個斷口的固有分、合閘時間

2）重合閘時間

3）分、合閘的同相不同期性與最大不同期性

4）彈跳時間與真空開關彈跳次數

5）開關開距及開關超行程，合閘過沖行程，分閘反彈幅值

6）剛分、剛合速度

7）分、合閘最大速度

8）分、合閘平均速度

9）顯示、打印速度-距離曲線

10）操作電流曲線

1>時間測量：同時可測量斷口數：≤12個、測定過程整定時間：0～6s、分辨率：0.01ms

2>開關開距、開關超行程、彈跳幅度測量、量程：250mm(可調)、分辨率：0.01mm

3>測量誤差：時間測量誤差<0.1ms、行程測量誤差<1mm

4>速度測量范圍：0～20m/s

5>內置電源：輸出電壓：20V～220V,誤差：1%,輸出電流：0～20A

6>工作條件

工作電壓：AC220V10頻率：50HZ

功耗：≤60W

使用環境溫度：0～40C

使用環境濕度：≤90RH

7>外形尺寸：460340200，重量：7kg
