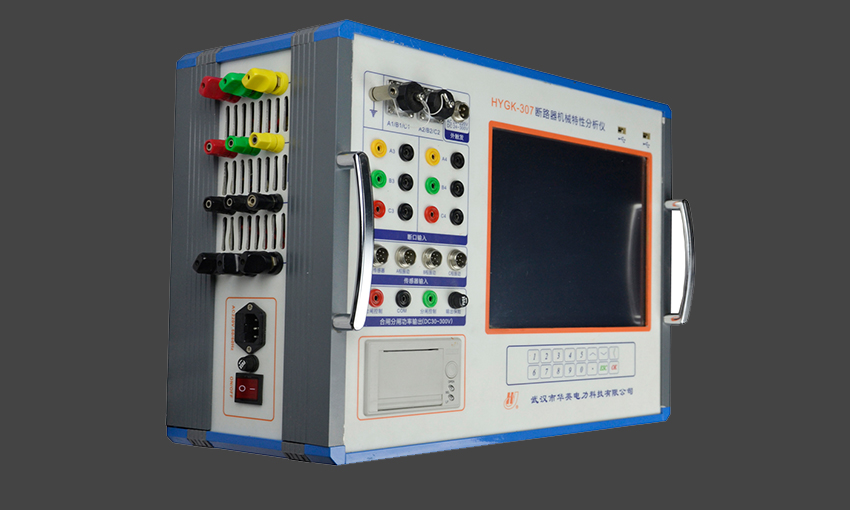

動態電阻測試儀HYGK-307B型是一款用于電力系統斷路器，負荷開關和隔離開關等交流高壓開關機械特性，回路電阻，消弧觸頭和振動特性等參數測量，分析與智能化評估的綜合性分析儀器。儀器功能涵蓋了當前所有交流高壓開關所需要檢測的參數項目。與傳統的斷路器動特性測試儀相比，此款斷路器分析儀具有以下獨特新優勢。
1）分析儀內部集成的振動測試功能為用戶提供了一種全新的斷路器機械特性檢測手段，相比于傳統的時間測量和速度測量，振動指紋檢測更簡單，更有效。
2）振動指紋測試結果包含的斷路器信息更豐富，對于存在潛在故障風險或已經存在故障的斷路器，能夠快速定位故障原因。
3）斷路器振動測試無需改變斷路器原來的線路連接，因此可以實現對斷路器機械特性的帶電檢測。
4）消弧觸頭分析模塊，使用戶能夠在不分拆斷路器的情況下實現對斷路器內部弧觸頭磨損程度的自動評估。
5）儀器單機可以完成斷路器回路電阻的測量，用戶無需再購買回路電阻測試儀，減輕現場試驗儀器的重量并節約用戶成本。
斷路器分析儀用于交流高壓斷路器，負荷開關，隔離開關等交流高壓開關的參數檢測與分析，主要功能與特性如下：
1、斷路器的合閘時間，分閘時間，最大時間不同期，彈跳等參數檢測
2、斷路器剛合速度，剛分速度，平均速度等參數檢測
3、斷路器開距，超程，過沖，總行程等參數檢測
4、斷路器合閘線圈電流，分閘線圈電流曲線與線圈電流最大值檢測
5、斷路器行程時間曲線，速度時間曲線，加速度時間曲線檢測
6、合閘電阻阻值與投入時間檢測
7、斷路器回路電阻測量
8、斷路器消弧觸頭過渡時間和觸頭長度測量
9、斷路器斷口動態電阻曲線測量
10、斷路器振動試驗，包括振動指紋曲線采集，管理以及振動指紋曲線自動比對
11、CO-t1-CO,O-t-CO-t1-CO,CO等額定操作序列驗證測試
12、參考機械行程曲線包絡(luò )線繪制
13、斷路器行機械程曲線自動比對
14、斷路器合分時間(金屬短接時間)，分合時間(無電流時間)測量
15、石墨觸頭合閘時間，分閘時間，過渡電阻曲線測量
16）豐富的數據處理功能，可以自動完成采集圖形的縮放，編輯，統計與分析等操作
17、12.1寸大屏顯示，全觸摸操作，內置微型打印機及時打印試驗測試報告
18、自動生成WORD格式試驗報告，并且所有的數據和報告都可以通過U盤導出
1、12路時間測量輸入通道，其中三路同時支持電阻觸頭和時間觸頭，6路完全隔離斷口輸入，可以同時檢測4級串聯斷口
2、時間測量
測量量程：4000ms分辨率0.01ms,最大測量誤差<0.1ms
3、行程傳感器：
線性電阻尺測量范圍：0~250mm分辨率：0.01mm誤差<0.5mm
線性電阻尺測量范圍：0~25mm分辨率：0.01mm誤差<0.05mm
角度傳感器測量范圍：0~360度分辨率：0.01度誤差<0.5度
加速度傳感器測量范圍：0~250mm分辨率：0.1mm誤差<5%RDG+2D
4、合閘電阻
測量量程：50歐~5000歐姆，測量誤差<1%RDG+2D
5、動態電阻：
試電流：25~100A,動態電阻測量誤差<1%RDG+2D
6、回路電阻：
最大測量量程：10mohm,測量誤差<0.5%RDG+2D
最大測量量程：2mohm,測量誤差<0.5%RDG+2D
7、速度測量范圍：
250mm線性電阻尺：0~20m/s,測量誤差<0.5%RDG+2D
25mm線性電阻尺：0~20m/s,測量誤差<0.5%RDG+2D
角度傳感器：0~20m/s,測量誤差<0.5%RDG+2D
加速度傳感器：0~20m/s，測量誤差5%RDG+2D
8、線圈電流測量：
測量量程：0~20A,分辨率：0.001A,誤差<0.01A
9、振動傳信號測量：
測量量程：0~5000G,測量誤差<5%
10、內置直流電源電壓輸出DC30~260V,輸出電流：0-20A
11、內置8G存儲空間，2個USB接口用于數據導出和外接鍵盤或鼠標
12、工作電源：AC220V±10%50Hz
13、使用環境溫度：-10~50℃，環境濕度<90%
14、尺寸：448×260×150重量:<15kg
