產品性能Product introduction
時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
產品特點Product features
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
儀器配有RS-232接口，可與PC機聯機操作，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術指標Technical indicators
1.1、使用環境
輸入電源 220V±10% 50Hz ±10% 大氣壓力 86～106kpa
溫 度 －10～40℃ 濕 度 ≦80%RH
1.2、安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡(luò )與飛弧。
1.3、基本參數
時 間： 量程 4000.0ms 分辯率0.1ms
誤差 ①100ms以?xún)?nbsp; 0.1ms ±1個字
②100ms以上 0.1% ± 1個字
③同期
速 度： 量程 20.00m/s 分辯率0.01m/s
誤差?、?-2m/s以?xún)?nbsp; ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字

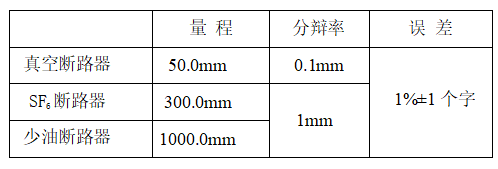

行 程：
電 流： 量程20.00A 分辯率0.01A
線圈電阻： 量程 27.0KΩ 分辨率 0.1Ω
輸出電源： DC1～270V數字可調/20A（瞬時工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
